同频干扰监测系统
产品中心 同频干扰监测系统
产品中心

同频干扰监测系统

由于国内GSM-R频段与公网GSM频段间隔较小,导致很多地区的铁路沿线经常发生公网GSM与铁路GSM相互干扰的情况。此外,还存在一些GSM-R网络频率规划不合理,相邻基站频率距离太近或使用同一频率,导致邻频干扰。为应对此类问题,COMLAB推出了同频干扰监测系统,用于即时发现此类干扰。

同频干扰监测基于软件无线电平台,采用高速率ADC和数字信号处理技术,对接收的无线信号进行放大、采样、下变频、滤波等预处理,然后进行解调、解码、识别、时频分析等一系列处理,最后得到干扰信号的相应参数及特征,将相应结果数据发至终端用于分析和决策。

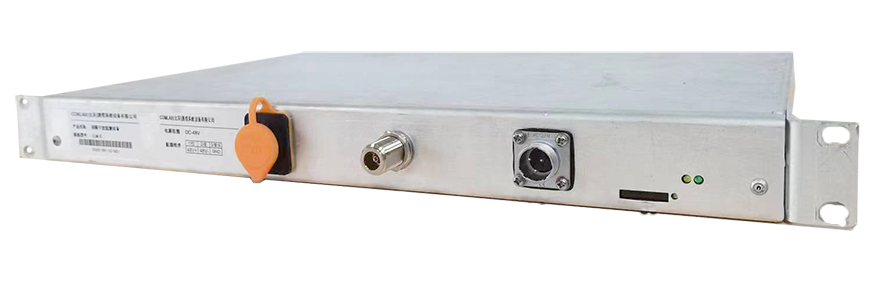

主机

系统的基本工作原理如下 :

干扰监测主机与全向天线连接(也可连接漏缆)用以接收无线信号。经接收机下变频、模数转换并完成数字信号处理后,对其时/频域进行相关分析得出结果,然后将结果数据打包,由以太网传入上位计算机。上位机进行转换及处理后,将最终结果在网管软件界面上进行显示,对当前关注频段内的电磁信号强度及相应的干扰情况做出实时分析,并对所辖线路内所有干扰监测设备进行管理。

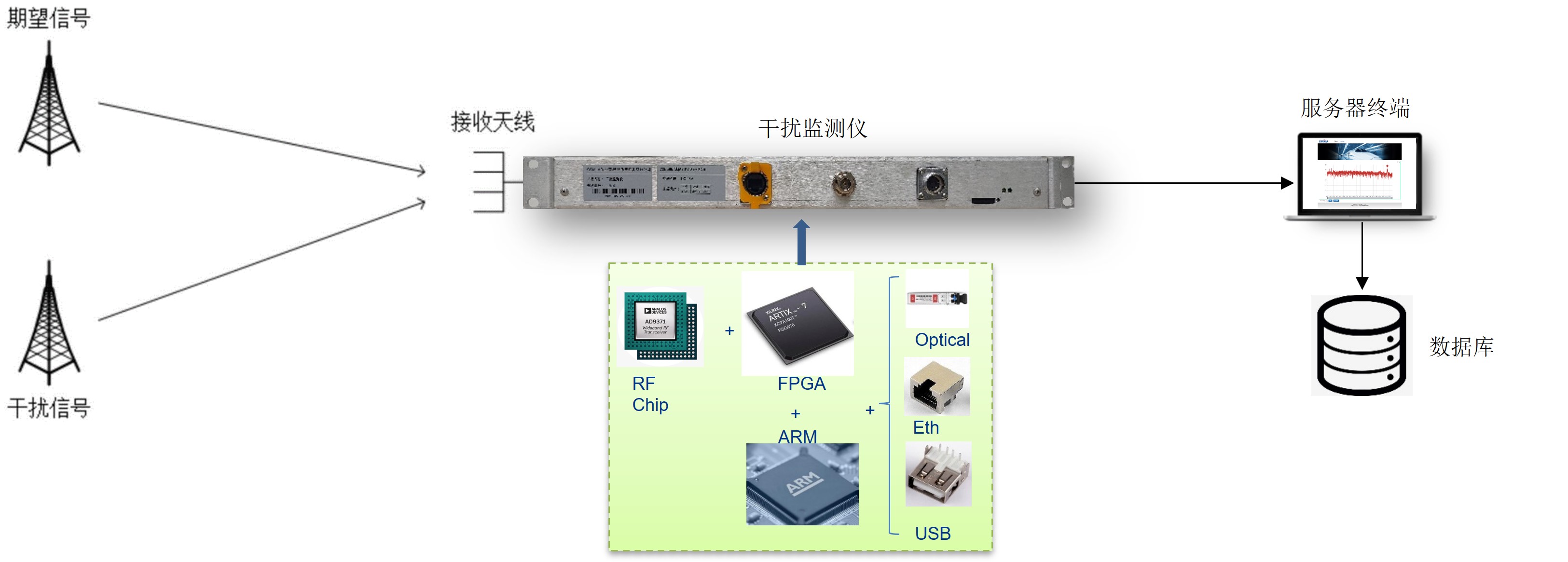

原理图

系统特点

  • 在GSM-R基站正常工作情况下,能监测并自动识别邻频干扰、公众移动通信BCCH和TCH频点及三阶互调等产生的同频干扰。
  • 具备基站信号识别、基站信号搜索与跟踪功能。
  • 具有多通道实时测量功能,可实时测量GSM-R上下行所有通道的信号功率。
  • 具有频谱测量分析功能。
  • 具备场强覆盖测量功能,实时记录和显示测试区段信号覆盖情况。
  • 通过设备配置的定向天线,具备对干扰源进行定向定位功能。
  • 具备全频段干扰监测功能。
  • 具备移动运营商身份识别功能。
  • 具备超标信号报警功能。
  • 具备数据存储功能。
  • 具备数据查询、回放功能。
  • 具备软件远程升级功能。

详细参数

电源 48VDC或24VDC
最大功耗 ≤30W
灵敏度 -110dBm@50kHz
动态范围 ≥130dB
特性阻抗 50Ω
频率误差 ≤1KHz
功率测量误差 ±1.5dB
最大接收功率 +10dBm
端口驻波比 ≤1.3
接收频率范围 20MHz~4000MHz
分析带宽 0.1KHz~100MHz(多档可选)
工作温度 -20~+55℃
